WICTEC Modul air
Dokumentation
Eine komplette Paketlösung für Sie
Fassade

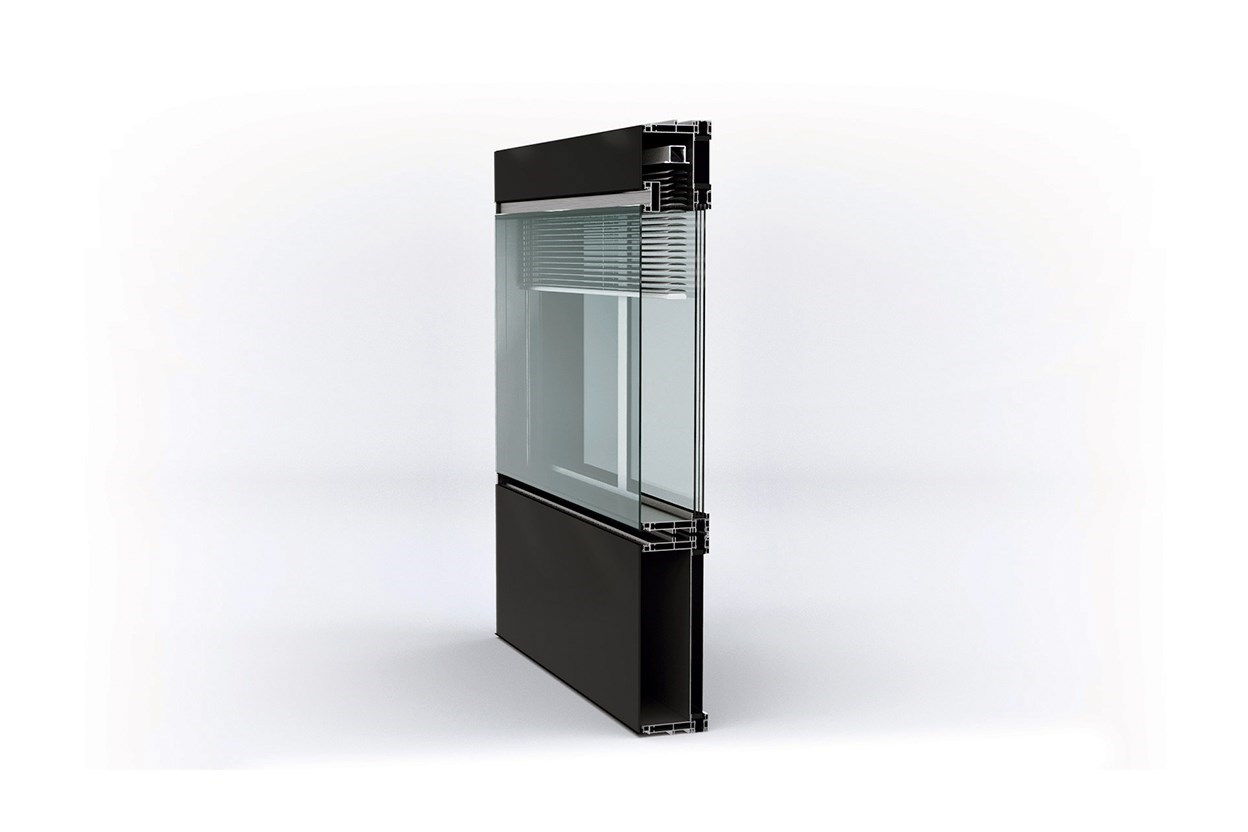

Beim Closed Cavity Fassadensystem WICTEC MODUL AIR handelt es sich um eine geschlossene doppelschalige Fassadenkonstruktion, deren Kavität keine Verbindung zum Innen- und Außenklima hat und permanent mit Trockenluft gespült wird. In der Kavität integriert befindet sich ein speziell entwickeltes Sonnenschutzsystem.
Sonnenschutz
WICTEC MODUL AIR verwendet ausschließlich Sonnenschutzsysteme, die zertifiziert und auf ihre Betriebssicherheit über einen langen Zeitraum getestet wurden. Durch die Positionierung innerhalb der geschlossenen Kavität kann der Sonnenschutz jederzeit und unabhängig von den jeweiligen Wetterbedingungen eingesetzt werden – eine kosten- und zeitintensive Reinigung ist nicht erforderlich. Die Antriebe befinden sich außerhalb der Kavität und sind vom Innenraum aus leicht zugänglich. So wird der Wartungsaufwand erheblich reduziert.
Trockenluftsystem
Technisches Herzstück des WICTEC MODUL AIR Closed Cavity Systems ist das Trockenluftsystem. Dieses sorgt für einen kontinuierlichen Luftwechsel in der Kavität und verhindert Kondensatbildung. Die zentral gesteuerte Trockenluftanlage saugt Umgebungsluft an, verdichtet, trocknet, filtert und bevorratet sie. Dabei werden die erzeugte Luftmenge sowie die Haupt- und Versorgungsdrücke so verteilt und geregelt, dass zu jedem Zeitpunkt in allen Fassadenelementen der notwendige Luftwechsel gewährleistet ist – bei jeweils geringstmöglichen Energieaufwand. Eine Reinigung der Kavität bzw. der dazugehörigen Verglasungen ist nicht erforderlich. So werden die damit verbundenen Kosten auf ein Minimum reduziert.
Herstellung und Montage
Die fachgerechte Herstellung und Montage des WICTEC MODUL AIR Systems wird ausschließlich von geschulten und zertifizierten Partnern durchgeführt.
Unsere Garantie
10 JAHRE GARANTIE AUF DIE TROCKENLUFTANLAGE UND DAS SONNENSCHUTZSYSTEM MIT DEM WICONA WARTUNGSVERTRAG.
Trockenluftanlage und Sonnenschutz
- Wartungsvertrag mit jährlichem Service für die WICONA Trockenluftanlage ab Jahr 1
- Wartungsvertrag mit jährlichem Service für den WICONA Sonnenschutz ab Jahr 1
Berechnungen, Prüfungen und Zulassungen
- Licht-, Solar- und thermische Nachweise nach EN 410, EN 673, EN ISO 52022-3, EN 12898:2019, DIN EN ISO 12631:2018-01 und DIN EN ISO 10077-2:2018-01
- Luftschalldämmung nach EN ISO 717-1:2013, EN ISO 10140-1:2016 und EN ISO 10140- 2:2010
- Bestimmung der mechanischen Dauerhaftigkeit bei integrierten Sonnenschutzsystemen (20.000 Zyklen)
auf Basis der ift-Richtlinie VE-07/3 und DIN EN 1279-4:2018-10 - Fogging-Niederschlag nach DIN 75201:2011-11, DIN EN 1279-6:2021-05 und an einem kompletten WICTEC MODUL AIR Fassadenelement auf Basis der ift-Richtlinie VE-07/3
