WICLINE 75 TOP

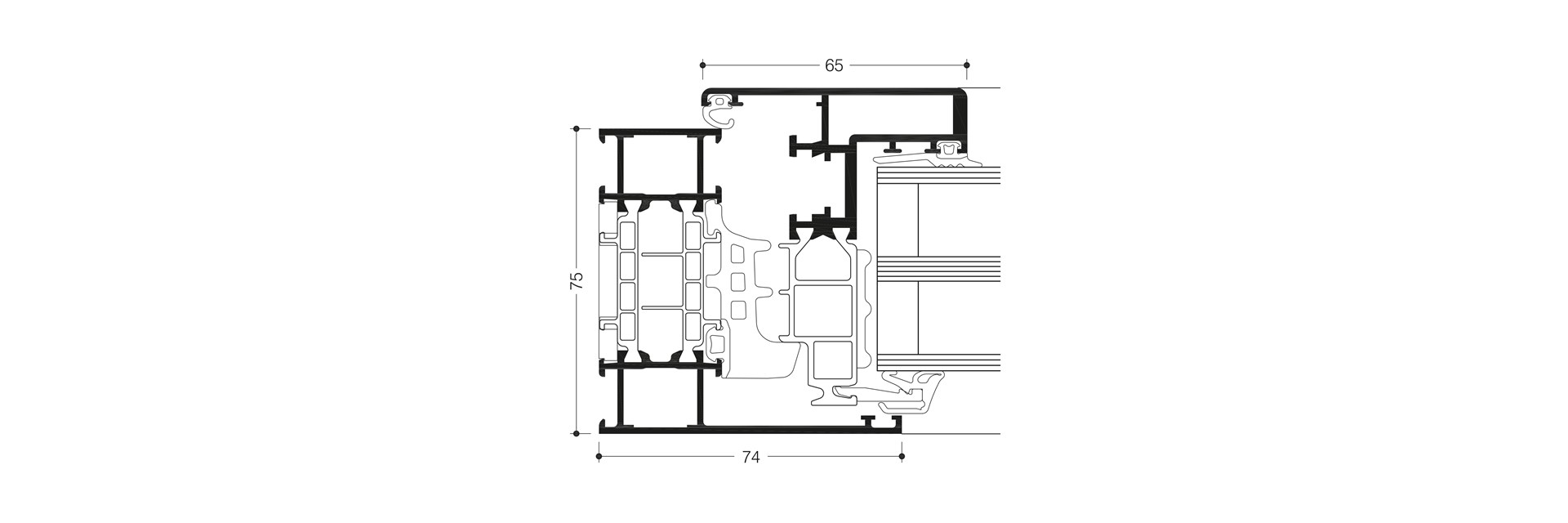

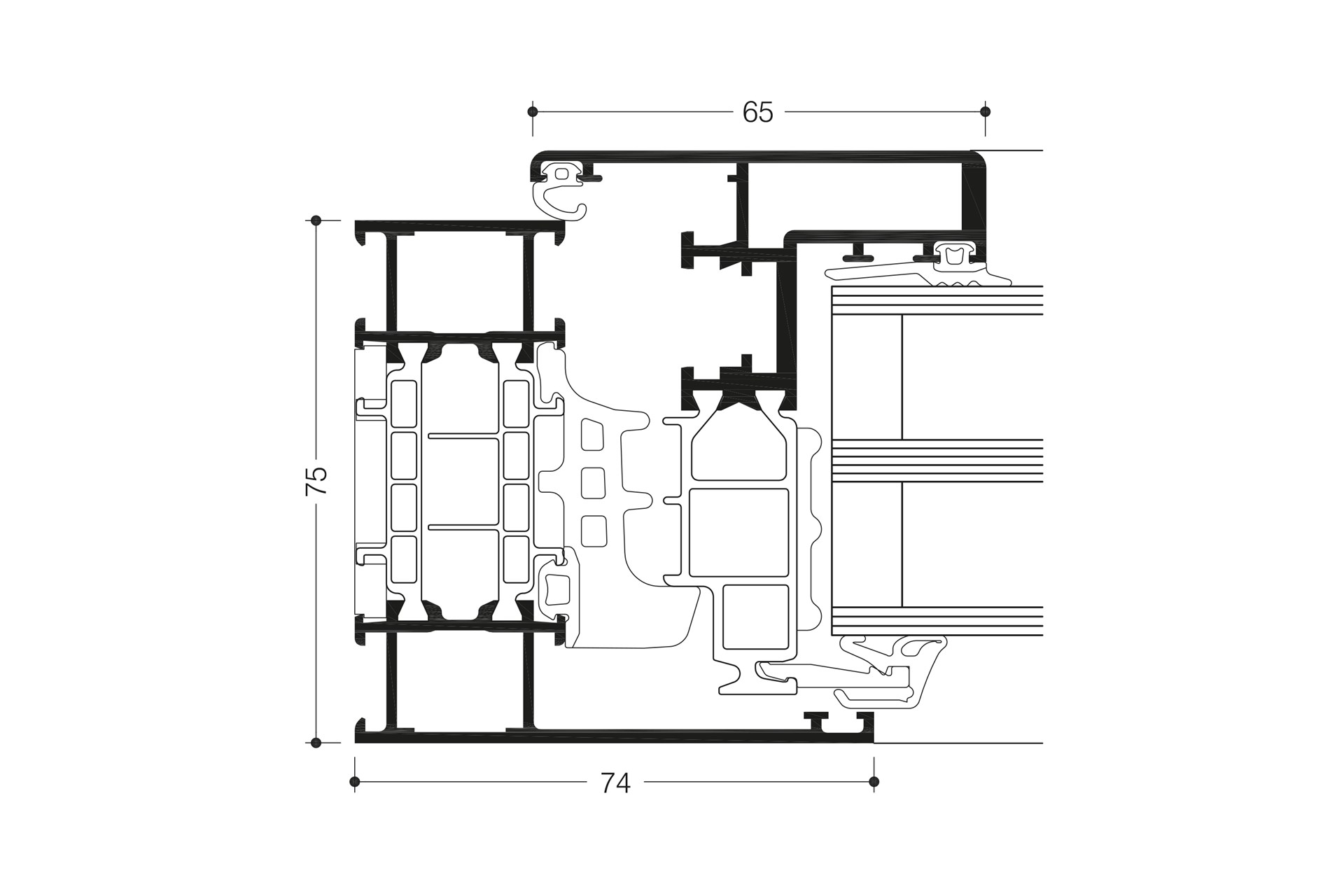

Bei der Variante verdeckter Flügel des Aluminium-Fenstersystems WICLINE 75 TOP wird die Verglasung durch eine spezielle Glasleiste direkt im Dämmsteg gehalten. So werden extrem schlanke Rahmenansichten mit gleichzeitig sehr guten Dämmwerten und fugenfreie Rahmenansichten von außen erreicht. Das verbesserte Verhältnis zwischen Rahmen- und Verglasungsanteil ermöglicht sehr gute Uw-Werte auf Passivhaus-Niveau und einen erhöhten Lichtdurchlass mit Panoramablick.
Merkmale
Systemprüfungen / CE-Produktpass nach DIN EN 14351-1:2006+A2:2016
Luftdurchlässigkeit
Schlagregendichtheit
Widerstandsfähigkeit gegen Windlast
Schallschutz
Bedienkräfte
Tragfähigkeit von Sicherheitsvorkehrungen
Mechanische Festigkeit
Dauerfunktion
Korrosionsbeständigkeit der Beschläge
Einbruchhemmung
Qualitätsmanagement
Klasse 4
E900
Class C5/B5
Rw (C;Ctr) = 46 (-1;-4) dB
Klasse 1
erfüllt
Klasse 4
Klasse 3 (20 000 Zyklen)
Klasse 5
RC1N, RC2N, RC2, RC3
Zertifiziert nach DIN EN ISO 9001:2008
Technische Leistungen
Profiltechnik
- Hoch wärmegedämmtes Mehrkammersystem mit ETC Intelligence® Verbundzone, welche Fenster-konstruktionen mit nur 75 mm Blendrahmentiefe auf Passivhaus-Niveau ermöglicht.
- Patentierte Eck- und Stoßverbindertechnik für hohe Bauteilfestigkeit
- Füllungsdicken bis zu 50 mm
Wärmeschutz
- Uf-Werte 0,97 bis 1,3 W/(m²K) für Festverglasungen mit einer Außenansichtsbreite von 48 bis 155 mm
- Uf-Werte bis 1,2 W/(m²K) für Flügel-Blendrahmen-Kombinationen mit einer Außenansichtsbreite von 74 bis 142 mm
- Uw-Werte unter 0,80 W/(m²K)
Dichtungskonzept
- Mitteldichtung in drei Varianten:
- Umlaufender Einbau ohne Eckstücke
- Mit Formecken, ohne Verklebung der Stöße
- Eckvulkanisierte Rahmen
Beschläge
- Verdeckt liegende Beschläge, wahlweise mit:
- aufliegenden Bändern, farbig beschicht- oder eloxierbar
- verdeckt liegenden Bändern mit integrierter
Endlagendämpfung, Öffnungswinkel max. 105°
- Flügelgewichte:
- Verdeckt liegende Bänder: bis zu 130 kg
- Aufliegende Bänder: bis zu 130 kg
- Flügelformate (B x H): bis zu 1300 mm x 2250 mm,
- Wahlweise mit Öffnungsbegrenzer
Systemkombinationen
- WICLINE 75 TOP Fenster sind mit WICLINE 75 evo Fenstern und über Einspann blendrahmen mit den aktuellen WICTEC-Fassaden kombinierbar
- Jetzt auch mit dem preisgekrönten verdeckten Griff von WICONA in Kombination mit dem Profil 1010615 erhältlich.
