WICLINE 65 evo/75 evo - Ceinture dissimulée
L’option ceinture dissimulée dans notre système de fenêtres en aluminium WICLINE evo dispose d’une perle spéciale de vitrage fixée directement dans la zone de rupture thermique. En conséquence, le système atteint une élévation de cadre extrêmement mince, des valeurs d’isolation thermique supérieures et un design de profil élégant de l’extérieur. L’amélioration du rapport entre les surfaces du cadre et du vitrage conduit à de très bonnes valeurs Uw, à des transmissions lumineuses accrues et à des vues panoramiques.
Documentation
Performances techniques
System test results / CE product pass in accordance with EN 14351-1:2006+A2:2016
Perméabilité à l’air
Étanchéité à l'eau
Résistance au vent
Efforts de manœuvre
Capacité de résistance des dispositifs de sécurité
Résistance mécanique
Ouvertures / Fermetures répétées
Résistance aux chocs
Résistance à la corrosion de la quincaillerie
Anti-effraction
Assurance qualité
Gestion environnementale
Class 4
E1200
Class C5 / B5
Class 1
Fulfilled
Class 4
Class 2 (10 000 cycles)
Class 3
Class 5
RC1N, RC2N, RC2, RC3
Certified according to ISO 9001:2008
Certified according to ISO 14001
Performance technique

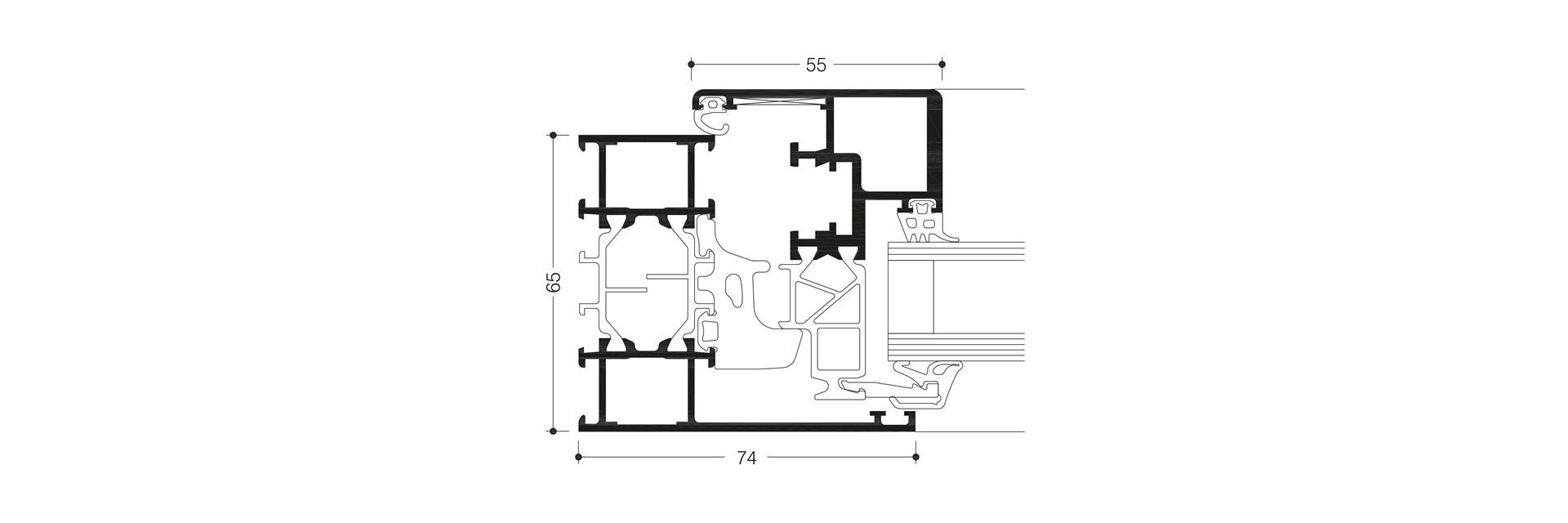

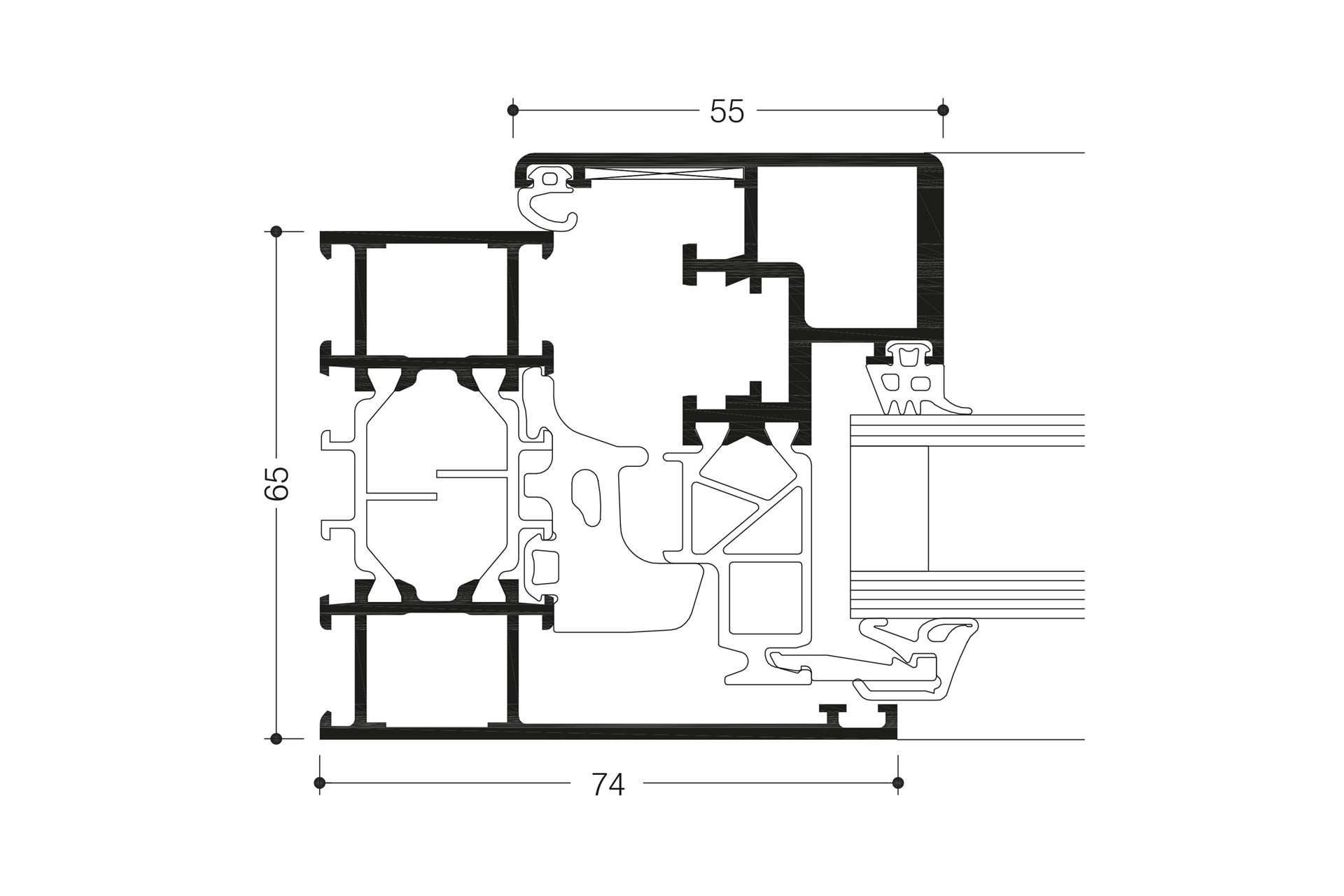

TECHNOLOGIE DE PROFIL
- Système multi-chambre haute isolation dans la conception symétrique, connexion d’isolant thermique assurée de qualité
- Technologie brevetée de connexion de joint de coin et de cul pour la rigidité élevée des cadres et des ceintures
- Épaisseur de remplissage jusqu’à 42 mm
ISOLATION THERMIQUE
- Valeurs Uf : jusqu’à 1,5 W/(m²K)
- Valeurs Uw : jusqu’à 0,94 W/(m²K) avec triple vitrage
CONCEPT DE JOINT
- Joint central en trois variantes :
- Installation circumférentielle sans pièces d’angle
- Avec les coins formés, aucun adhésif requis
- Cadres vulcanisés d’angle
Matériel
- Matériel système lourd avec :
- Charnières visibles, revêtement en poudre ou anodisation de toutes les couleurs
- Charnières dissimulées avec amortissement intégré de la position de l’extrémité, angle d’ouverture max. 105°
- Poids de la ceinture:
- jusqu’à 130 kg
- Tailles de ceinture (w x h): 1400 mm x 2250 mm
- Limiteur d’ouverture optionnel
conceptions de ceintures dissimulées supplémentaires
- Cadre d’intégration pour façades de bâton
- Fanlight
- Résistance aux cambrioleurs (voir tests système)
- Maintenant également disponible avec la poignée cachée primée de WICONA pour les profils 1010615, 1010616 et 1010632.
