WICLINE 75 TOP - Battant
WICLINE 75 TOP est un système de fenêtres isolant thermiquement avec des performances optimales, des chiffres de fabrication et de performance fiables au niveau de la maison passive – combiné avec l’aspect mincelin familier d’un système de fenêtre de 75 mm. Ce système est disponible avec les variantes Turn, Turn-tilt, Tilt, Casement et Skylights. Ce produit est certifié pour: PAS 24:2016 Exigences de sécurité améliorées pour les jeux de portes et fenêtres au Royaume-Uni. Portes et fenêtres destinées à offrir un niveau de sécurité adapté aux habitations et autres bâtiments exposés à des risques comparables. BSI Kitemark KM74141 se réfère.
Documentation
Performances techniques
System tests / CE-marked product passport according to EN 14351-1:2006+A2:2016
Perméabilité à l’air
Étanchéité à l'eau
Résistance au vent
Performance acoustique
Efforts de manœuvre
Résistance mécanique
Fonctionnement continu
Résistance à la corrosion de la quincaillerie
Anti-effraction
Résistance pare-balles
Assurance qualité
Class 4
E900
Class C5/B5
Rw (C;Ctr) = 47 (-1;-4) dB
Class 1
Class 4
Class 3 (20 000 cycles)
Class 5
RC1N, RC2N, RC2, RC3
FB4 S, FB4 NS (depending on profile combinations)
Certified to DIN EN ISO 9001:2008
performance technique
TECHNOLOGIE DE PROFIL
- Système multi-chambre hautement isolé thermiquement avec ETC Intelligence® zone de rupture thermique, qui implémente des conceptions de fenêtres avec seulement 75 mm de profondeur de cadre aux normes passives de maison.
- Technologie brevetée d’articulation de coin et de cul pour la rigidité élevée des composants
- Épaisseur de remplissage jusqu’à 65 mm
ISOLATION THERMIQUE
- Uf valeurs 0.79 à 1.3 W/(m²K) pour les unités vitrées fixes avec des lignes de vue externes de 48 à 155 mm
- Uf valorise 1,0 à 1,2 W/(m²K) pour les combinaisons de châssis et de lignes de vue externes de 74 à 142 mm
- Valeurs Uw inférieures à 0,80 W/(m²K)
CONCEPT DE JOINT
- Joint central en trois variantes :
- Installation circumférentielle sans pièces d’angle
- Avec les coins formés, aucun adhésif requis
- Cadres vulcanisés d’angle
Matériel
- Matériel dissimulé.
- Optionnel:
- Charnières visibles, enduites ou anodisées dans toutes les couleurs
- Charnières dissimulées avec amortissement intégré de la position de l’extrémité, angle d’ouverture max. 105°
- Poids de ceinture :
- Charnières dissimulées : jusqu’à 160 kg
- Charnières visibles : jusqu’à 200 kg
- Sur demande: jusqu’à 300 kg
- Tailles de ceinture (w x h): jusqu’à 1700 mm x 2500 mm, puits de lumière jusqu’à 2500 mm x 1700 mm
- Limiteur d’ouverture optionnel
options de conception supplémentaires

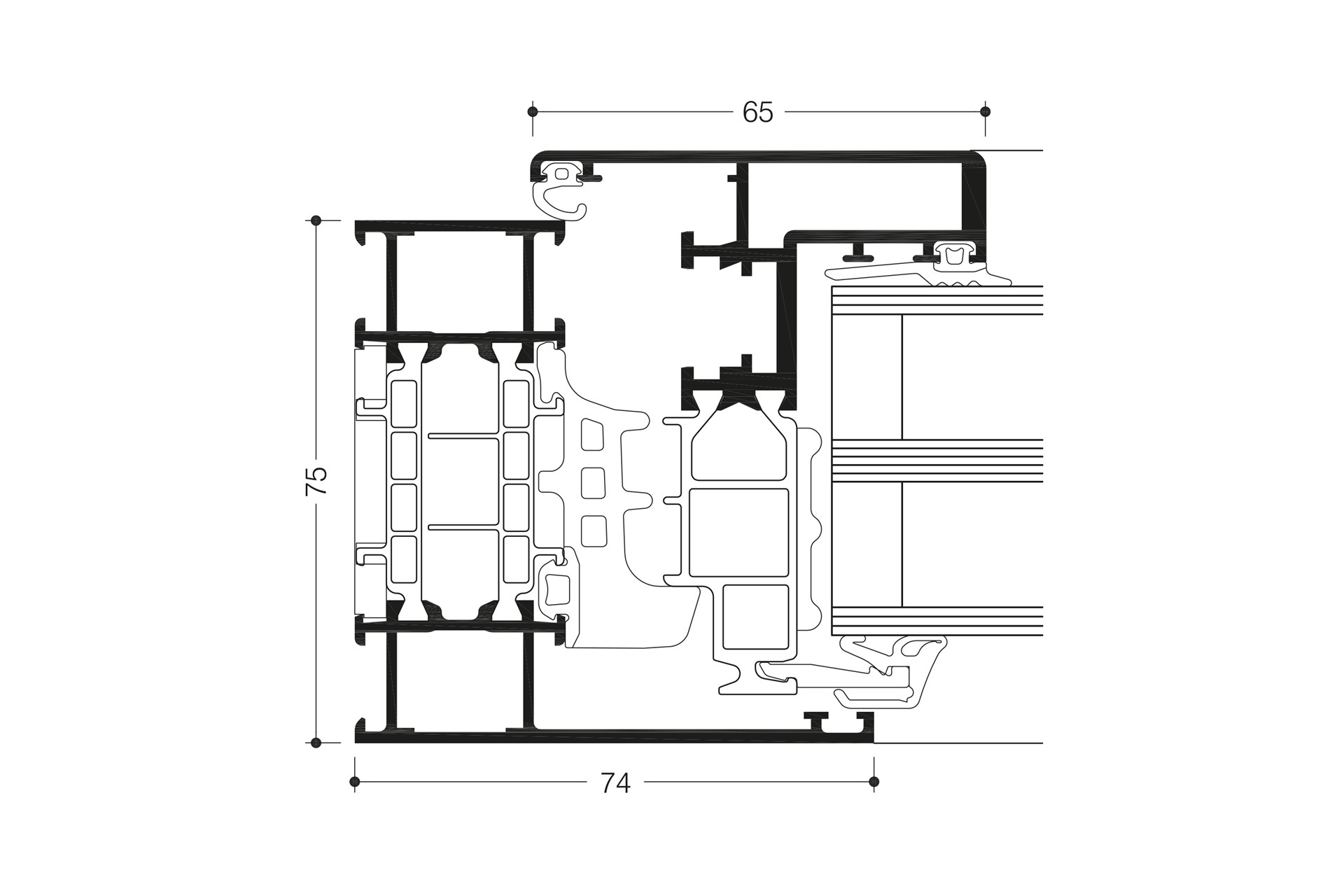

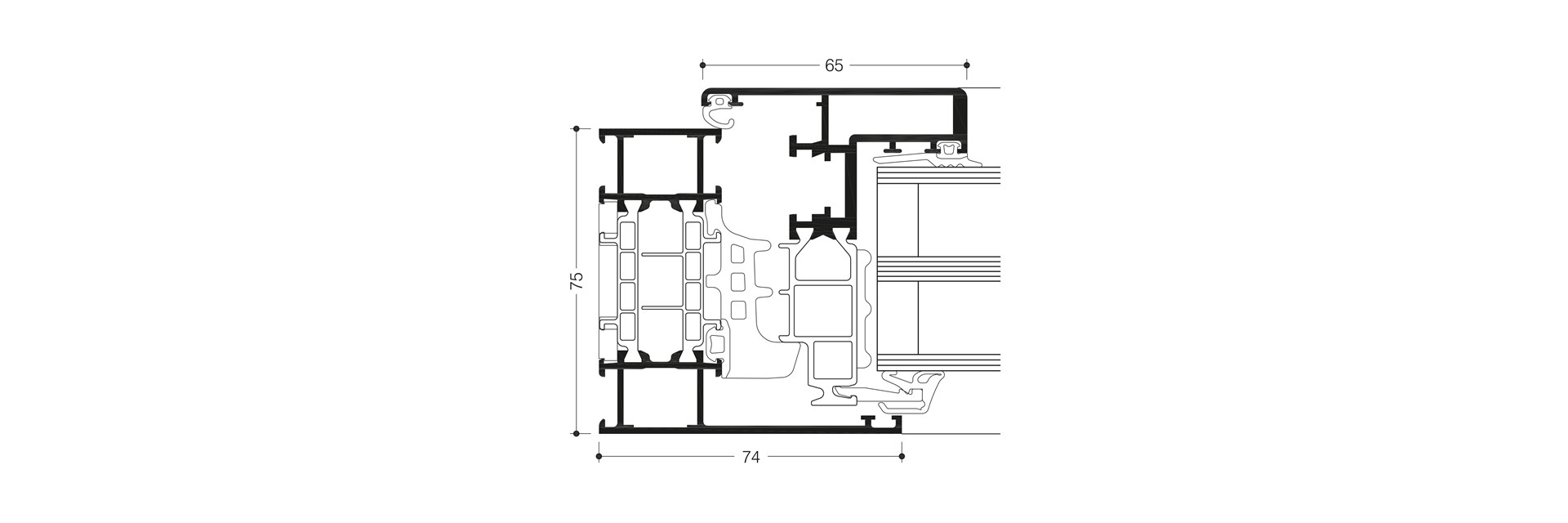

- Ceinture dissimulée, épaisseurs de remplissage jusqu’à 50 mm
- Cadre d’intégration pour mur de rideau de mullion/transom
- Puits de lumière avec levier manuel, poignée de manivelle ou moteur
combinaisons système
- Les fenêtres WICLINE 75 TOP peuvent être combinées avec les fenêtres WICLINE 75 evo, les portes evo WICSTYLE 75 et l’utilisation de cadres de ceinture d’intégration, avec mur de rideau WICTEC actuel
