WICLINE 75 TOP
WICLINE 75 TOP aluminiumfönstersystem med dold båge erbjuder en speciell glasfals som är placerad direkt i isolerzonen. Detta skapar extremt slimmade siktlinjer, ger utmärkta värmeisoleringsegenskaper och en slät design från utsidan. Det förbättrade förhållandet mellan karmprofil och glas ger Uw -värden ned till passivhusstandard, ökar ljusinsläppet och skapar fantastiska panoramaeffekter.
Dokumentation
Egenskaper
Systemtestresultat / CE produktöversikt enligt SS EN 14351-1:2006+A2:2016
Luftpermeabilitet
Vattentäthet
Vindmotstånd
Ljudprestanda
Manövreringskrafter
Lastkapacitet av säkerhetsanordningar:
Mekanisk styrka
Kontinuerlig drift
Korrosionsbeständighet hos beslag
Inbrottsskydd
Kvalitetssäkring
Klass 4
E900
Klass C5/B5
Rw (C;Ctr) = 46 (-1;-4) dB
Klass 1
Uppfylld
Klass 4
Klass 3 (20 000 cykler)
Klass 5
RC1N, RC2N, RC2, RC3
Certifierad enligt SS-EN ISO 9001:2008
Teknisk beskrivning

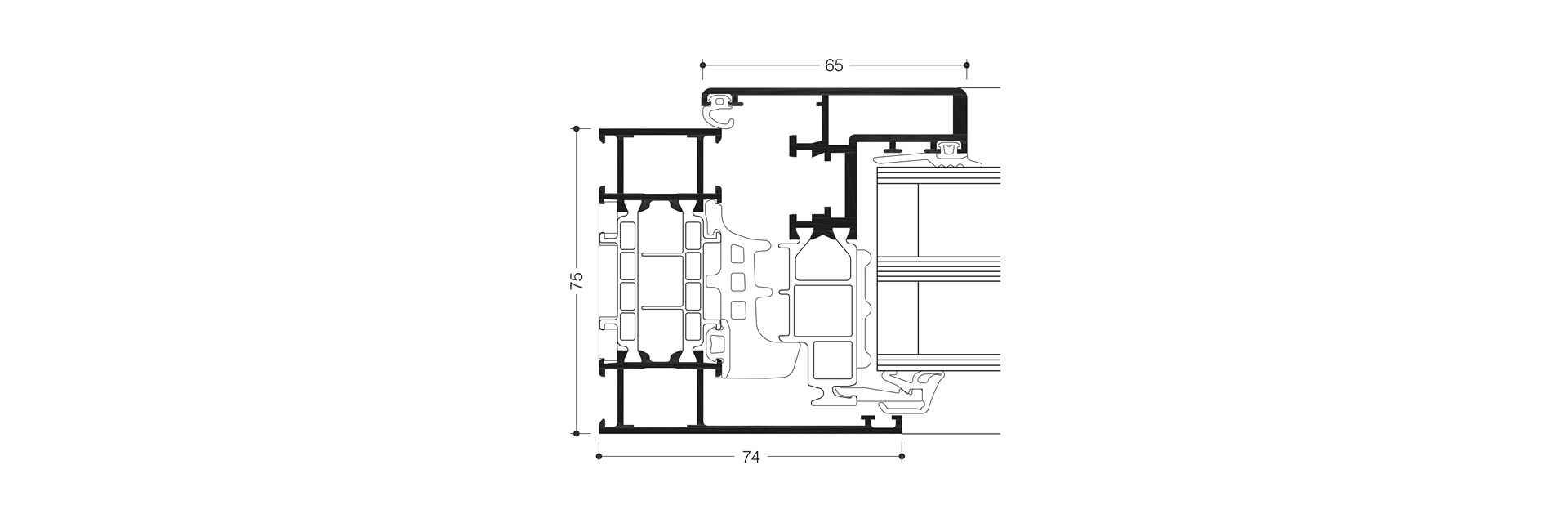

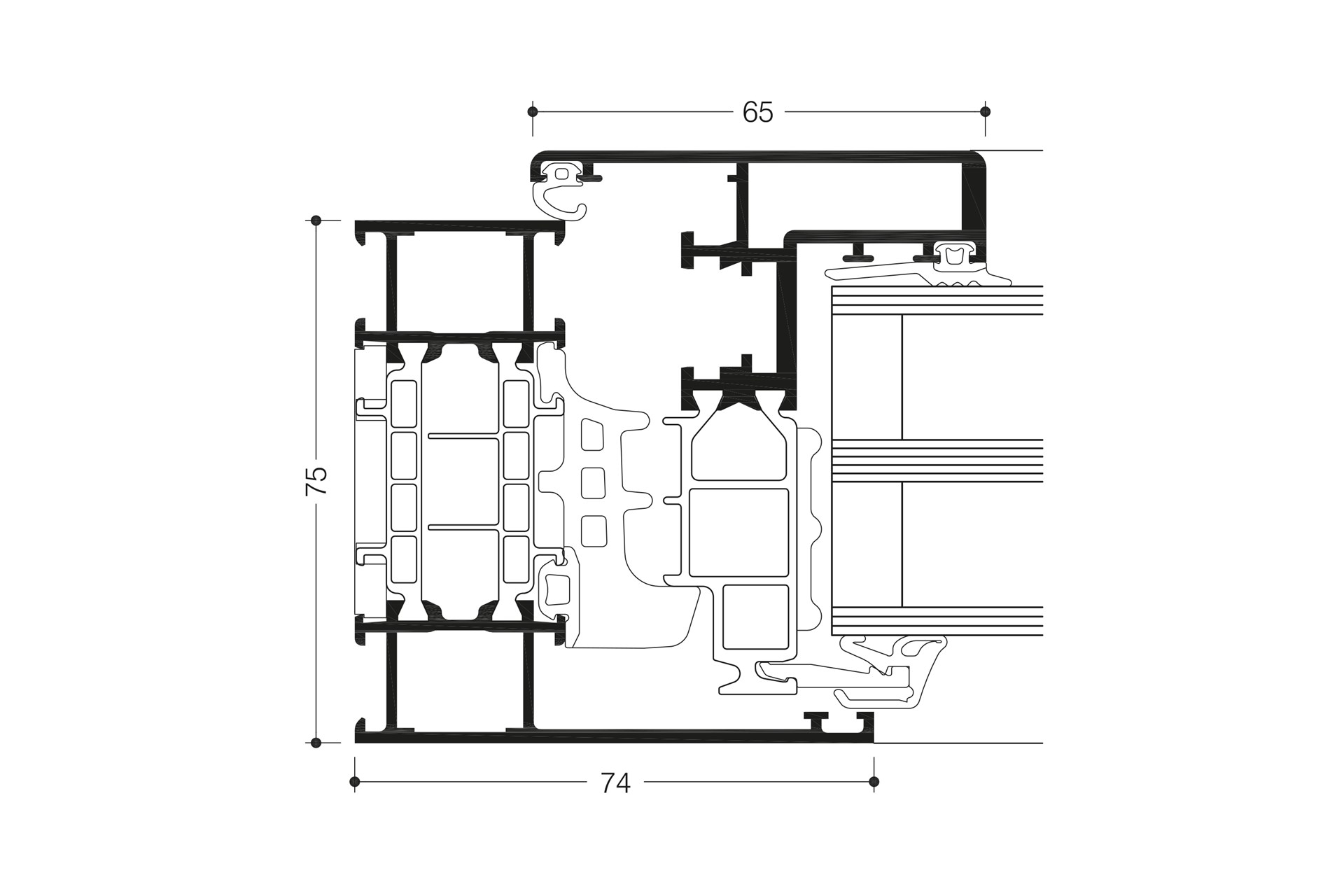

Profilernas uppbyggnad
- Högisolerat flerkammarsystem med ETC Intelligence® isolersteg, vilket gör WICLINE 75 TOP till världens första fönstersystem som med ett slimmat profildjup på 75 mm når passivhusnivå
- Patenterad hörn- och spröjsförbindning för hög stabilitet i karmar och bågar
- Fyllningstjocklek upp till 50 mm
Värmeisolering
- Uf -värde: 0.97 till 1.3 W/(m²K)
- Uw -värde: under 0.80 W/(m²K)
Tätningskoncept
- Central gasket i tre utföranden:
- Genomgående mittätning, inga anslutningar i hörnen
- Hörnartiklar för att undvika limning i hörnen
- Vulkaniserade ramar
Beslag
- Lättmanövrerade, dolda beslag, alternativt:
- synliga gångjärn, anodiserade eller lackerade i valfri kulör
- dolda gångjärn med integrerad dämpning, vid maximal öppningsvinkel 105°
- Bågvikter:
- dolda gångjärn: upp till 130 kg
- synliga gångjärn: upp till 130 kg
- Bågstorlekar (B x H): upp till 1300 mm x 2250 mm
- Öppningsbegränsare finns som tillval
Systemkombinationer
-
WICLINE 75 TOP fönster kan kombineras med WICLINE 75 fönster, WICSTYLE 75 dörrar och WICTEC fasader, med tilläggskarm
Nu också tillgänglig med WICONAs prisbelönta dolda handtag i kombination med profil 1010615:
